Модули ARDUINO(модули, датчики, термостаты(терморегуляторы))

Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Arduino Leonardo Rev3(Ver. 3) — отладочная плата на базе микроконтроллера ATmega32u4; он имеет встроенную поддержку USB, что позволяет задать Arduino Leonardo при подключении к компьютеру как какое-либо USB-устройство: клавиатура, мышь, виртуальный серийный/COM порт.

Arduino Pro micro - контроллер на базе atmega32u4.

На плате Arduino Pro micro расположен micro-Usb разъем.

Arduino Pro micro является миниатюрной версией Arduino Leonardo. По функционалу Arduino Pro micro практически ничем не уступает Arduino Leonardo, так как Arduino Pro micro построена на базе такого же микроконтроллера.

Штыревые разъемы в комплекте.

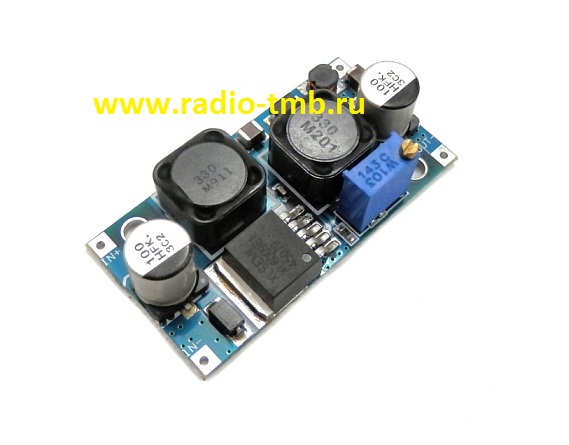

С контроллером тока

1.Напряжение питания на входе: 3-30V

2.Напряжение питания на выходе: 1,25-3V (регулируется)

4.КПД около 92%

5.Частота преобразователя: 50KHz

6.Пульсации до 0,4мВ

7.Выходной ток до 2A ( с радиатором на микросхеме)

Просто выставляем необходимое напряжение на выходе, а модуль сам будет держать его независимо от напряжения на входе.

Конвертер, понижающий выходного напряжение постоянного тока с регулятором выходного напряжения, тока на выходе и граничного напряжения зарядки, собран на микросхеме LM2596.

PIR-датчик (PIS209S) Пассивный инфракрасный приемник (PIR-датчик), 2..15В. Датчик применяется в различных сигнализациях и в автоматизации включения осветительных приборов.

Управляется напряжением 12 Вольт
Без подачи напряжения клапан закрыт.
Давление потока: 0,02 - 0,8 МПа

• Рабочее напряжение:  5В
• Определение влажности: от 20 до 95% (точность 5%)
• Определение температуры: от 0 до 60 С (точность 2%)
• Частота опроса: 1 раз в секунду

Компактный размер
Низкое энергопотребление
Низкое рабочее напряжение

Диапазон измеряемых температур: -20 ~ +60 C
Диапазон измеряемой влажности: 20-95 RH

    Humidity:
        Resolution: 0.1%RH
        Repeat: -+ 1%RH
        Precision 25C @ -+5RH
    Temperature:
        Resolution: 0.1C
        Repeat: -+0.2C
        Precision: 25C @ -+0.5C

    Напряжение питания DC 2.7-5.5V
    Рабочий ток 1mA
    Ток в режиме ожидания 60uA
    Частота измерений: 2 Секунды

Датчик влажности для Arduino поможет вам определить влажность почвы и подобрать именно тот способ полива, который необходим именно для конкретного вида растений с учётом внешних условий.

Датчик позволяет обнаруживать протечки, дождь и т.д.
Подходит для использования с Arduino
Высокая чувствительность.
Рабочее напряжение 5В.
Интерфейс аналоговый.

MQ7 является простым в использовании датчиком угарного газа (CO). Датчик подходит для зондирования концентрации СО в воздухе. Он может обнаружить CO-концентрацию газа в пределах от 20 до 2000 ppm.

Питание: 5В

Датчик газа, построенный на базе газоанализатора MQ-2 позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан), дыма (взвешенные частицы, являющиеся результатом горения), водорода.

Датчик можно использовать для обнаружения утечек промышленного газа и задымления. Выходным результатом является аналоговый сигнал, пропорциональный содержанию газов, к которым восприимчив газоанализатор.

Применяются для обнаружения утечки дыма, горючих газов, метана, LPG, изобутана, бутана, водорода, коксового или природного газа в домашних или промышленных условиях.

Детектируемый газ: Сжиженные углеводородные газы (LPG), природный газ, коксовый газ
Диапазон чувствительности: 300-10000 ppm
Rs (сопротивление чувствительного элемента): 1...20 кОм 2000ppm C3H8
Газ, для которого нормируется датчик: Изобутан, 1000ppm

Время отклика ≤ 10с
Чувствительность (R в воздухе)/(R в присутствии характерного газа) ≥ 5с
Rh (сопротивление нагревателя) 31Ω±3Ω
Ih (ток нагревателя) ≤180мА
Vh (напряжение нагревателя) 5В±0,2В
Ph (мощность нагревателя) ≤900мВт
Vc (напряжение схемы) ≤24В
Стандартные рабочие условия Температура: -10 ~ +50°C, влажность: ≤95%RH, концентрация кислорода: 21% (стандартные условия)
Условия хранения Температура: -20 ~ +70°C, влажность: ≤70%RH

Датчик применяется в промышленных насосах, оборудовании для диагностики, воздушных помпах, портативных датчиках давления и системах автоматики (включение/отключение устройств при определенном давлении газа/воздуха).

униполярный

униполярный

линейный

Щелевой оптический датчик, или фотопрерыватель - это датчик, состоящий из инфракрасного излучателя и инфракрасного детектора, расположенных друг на против друга. Здесь применяется принцип прерывания света, когда объект проходит через датчик. В основном фотопрерыватель состоит из двух частей: передатчика и приемника. Передатчик (ИК-светодиод) излучает инфракрасный сигнал, а затем он поступает на приемник. Если луч между передатчиком и приемником прерывается, то приемник меняет уровень выходного сигнала.

Данный датчик используется для многих приложений, включая оптические концевые выключатели (в станках и 3D принтерах), измерение скорости или обнаружение объектов и т. д.

Спецификация:

• Пиковая длина волны: 940 нм
• Угол обзора: 60°
• Вход
• Обратное напряжение: 5 В
• Обратный ток: 10 мкА
• Прямое напряжение: 1,2 - 1,5 В
• Прямой ток: 50 мА
• Рассеиваемая мощность: 75 мВт
• Пиковый прямой ток: 1 А
• Выход
• Напряжение коллектор-эмиттер: 30 В
• Напряжение эмиттер-коллектор: 5 В
• Ток коллектора: 20 мА
• Рассеиваемая мощность коллектора: 75 мВт
• Темновой ток: 100 нА
• Напряжение насыщения коллектор-эмиттер: 0,4 В
• Время нарастания: 15 мкс
• Время спада: 15 мкс
• Рабочая температура: -25~+85 °C
• Температура хранения: -40~+85 °C
• Температура пайки припоем: 260 °C
• Размеры (без выводов): 14 х 10 х 6 мм

В газоанализатор встроен нагревательный элемент, который необходим для химической реакции. Поэтому во время работы сенсор будет горячим, это нормально. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 24 часов. После этого стабилизация после включения будет занимать около минуты.

Показания сенсора подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика газа в изменяющейся среде, при необходимости получения точных показаний, понадобится реализовать компенсацию этих параметров.

0-400 градусов

В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости.

• Технология сенсора: Ёмкостная;
• Напряжение питания: DC 3,3...5 В;
• Потребляемый ток: 100 мА;
• Интерфейсный разъём: PLS-12;
• Интерфейс: I2C;

Длина волны: 650nm
Мощность: 5mW
Напряжение не более: 3.6V
Ток: 40mA
Габаритные размеры: 6x10mm
Тип: точка, красный

Светит линией.

Длина волны: 650nm
Мощность: 5mW
Напряжение не более: 3V
Ток: 20mA
Габаритные размеры: 6x10mm
Тип: линия, красный

Шилд является макетной платой и предназначен для прототипирования собственных конструкций на базе Arduino Mega 2560/1280.
На плате установлена кнопка сброса Reset, индикатор питания и пользовательский светодиод. Все контакты подписаны.
В комплект входит беспаячная макетная плата на 170 точек.

Терминальный адаптер модель BT14-06 для подключения к контроллеру типоразмера Arduino Nano различных периферийных устройств с помощью проводников.

Шилд является макетной платой и предназначен для прототипирования собственных конструкций на базе Arduino Uno.
На плате установлена кнопка сброса Reset, пользовательская кнопка и два пользовательских светодиода. Все контакты подписаны.
В комплект входит беспаячная макетная плата на 170 точек.

Используется для определения скорости двигателя, подсчета импульсов, обнаружения препядствия.

Используется щелевой датчик
Ширины паза 5 мм.
Индикатора состояния выхода
Рабочее напряжение 3.3 - 5В
Выходной формат: цифровой
выход (0 и 1)
Отверстие для крепления модуля
Используется компаратор LM393

Модуль предназначен для управления шаговыми двигателями и двигателями постоянного тока.
Содержит 2 H-моста на базе микросхем L9110S

Напряжение: 2,5 - 12В
Ток: до 800мА
