Модули ARDUINO(модули, датчики, термостаты(терморегуляторы))
Модуль реле 1-канальный 12В. 10A 250V/реле
Модуль содержит одно реле. Реле имеет одну группу контактов на переключение.
Максимальное напряжение реле: 250В
Максимальный ток реле: 10А
Управляющее напряжение: 12В
Светодиоды для индикации состояния реле
Модуль реле 1-канальный 5В 10A 250V/реле
Модуль содержит одно реле. Реле имеет одну группу контактов на переключение.
Максимальное напряжение реле: 250В
Максимальный ток реле: 10А
Управляющее напряжение: 5В
Светодиоды для индикации состояния реле
Модуль реле 1-канальный Wi-Fi ESP-01 5В 10A 250V/реле
Технические параметры:
► Модель ESP8266: ESP-01S
► Напряжение питания: DC 5 В
► Рабочий ток: 250 мА
► Вывод управления реле: GPIO0
► Нагрузка переменного тока: 10 А, 250 В
► Нагрузка постоянного тока: 10 А, 30 В
Расстояние передачи: максимальное расстояние передачи 400 м (открытая среда, мобильный телефон, оснащенный Wi-Fi модулем)
Модуль сенсорной кнопки
Датчик касания, сенсорная кнопка TTP223B, Arduino используется для коммутации электрических цепей (включатель/выключатель), отличная замена традиционным механическим кнопкам (ключам). Отличается повышенной надежностью по причине отсутствия движущихся частей и низким энергопотреблением.
Для использования сенсорной кнопки TTP223B нужно установить её в месте и положении, предвиденном в проекте. Потом нужно к соответствующим выводам модуля подключить питание и Arduino контроллер (другое микропроцессорное управляющее устройство). На плате есть светодиод, обозначенный D, который горит, когда на модуль подается питание. На плате модуля предусмотрено четыре отверстия для закрепления на плоской поверхности.
Сенсорная площадка работает по емкостной технологии. Срабатывание модуля на коммутацию происходит от прикосновения пальцем к сенсорному датчику. В состоянии покоя - на выходе модуля низкий уровень напряжения, при касании сенсора - появляется высокий уровень напряжения. После 12 секунд бездействия модуль переходит в режим пониженного энергопотребления.
Датчик касания, сенсорная кнопка TTP223B, Arduino имеет один 3-х контактный разъем.
Обозначение контактов:
- SIG (выходной цифровой сигнал);
- VCC (напряжение питания);
- GND (общий контакт).
Питание модуля осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 2 – 5,5 В.
Характеристики:
модуль собран на микросхеме TTP223B;
сенсор работает по емкостной технологии;
светодиодная индикация питания;
напряжение питания модуля: 2 – 5,5 В;
чувствительность: 0 – 50 пФ;
время отклика (режим пониженного энергопотребления): 220 мс;
время отклика (активный режим): 60 мс;
Модуль таймера задержки 10сек-24ч 3,3-18V
Миниатюрный таймер задержки отключения или включения, формирующий логический уровень, с максимальным током нагрузки до 300 мА, вес около 2 грамм, размер 18.7×18.7мм, диапазон задержки от 10 секунд и до 24 часов, см. таблицу зависимости времени задержки от положений DIP-переключателей. Нагрузку (реле) необходимо включать между минусом питания и выходом, индуктивную нагрузку обязательно зашунтировав диодом.
Характеристики таймера:
1. Автоматический сброс при подаче питания;
2. Время задержки (диапазон регулировки) от ~10 секунд до 24 часов;
3. Максимальный выходной ток в зависимости от напряжения питания: 3 В/300mA; 5 В/200mA; 9 В/100mA
4. Входное напряжение: 3.3-18 В
5. Он может управлять реле (или иной нагрузкой, например светодиодами) 3 В / 5 В / 12 В и так далее.
6. Функция: переключатель задержки, таймер и т. д.
7. Размеры: 18.7 мм * 18,7 мм * 7.4 мм, шаг контактов: 2.54 мм
Установка таймера DIP-переключателями:
1. При разомкнутой перемычке "М" на печатной плате:
00000: 10 секунд 01000: 4 минут 10000: 14 минут 11000: 30 минут
00001: 20 секунд 01001: 5 минут 10001: 16 минут 11001: 35 минут
00010: 30 секунд 01010: 6 минут 10010: 18 минут 11010: 40 минут
00011: 60 секунд 01011: 7 минут 10011: 20 минут 11011: 45 минут
00100: 90 секунд 01100: 8 минут 10100: 22 минут 11100: 50 минут
00101: 120 секунд 01101: 9 минут 10101: 24 минут 11101: 55 минут
00110: 150 секунд 01110: 10 минут 10110: 26 минут 11110: 60 минут
00111: 180 секунд 01111: 12 минут 10111: 28 минут 11111: 75 минут
1. При замкнутой перемычке "М" на печатной плате::
00000: 1.5 часов 01000: 5.5 часов 10000: 9.5 часов 11000: 17 часов
00001: 2.0 часов 01001: 6.0 часов 10001: 10 часов 11001: 18 часов
00010: 2.5 часов 01010: 6.5 часов 10010: 11 часов 11010: 19 часов
00011: 3.0 часов 01011: 7.0 часов 10011: 12 часов 11011: 20 часов
00100: 3.5 часов 01100: 7.5 часов 10100: 13 часов 11100: 21 часов
00101: 4.0 часов 01101: 8.0 часов 10101: 14 часов 11101: 22 часов
00110: 4.5 часов 01110: 8.5 часов 10110: 15 часов 11110: 23 часов
00111: 5.0 часов 01111: 9.0 часов 10111: 16 часов 11111: 24 часов
Модуль таймера задержки 2сек-1000ч 2-5V
Таблица времени задержки в зависимости от номинала времязадающего сопротивления Rз и напряжения питания. При этом перемычки (см. ниже) не установлены. Таблица годится только для приблизительного расчета времени таймера.
| Сопротивление Rз, кОм | Время задержки таймера, с | |
|---|---|---|
| Uп = 3В | Uп = 4,5В | |
| 10 | 5.8 | 4.8 |
| 20 | 8.9 | 8 |
| 30 | 12.1 | 11.4 |
| 51 | 19.2 | 18 |
| 75 | 26.5 | 25 |
| 100 | 34 | 32 |
| 150 | 49 | 46 |
| 200 | 65 | 60 |
| 240 | 78 | 74 |
| 300 | 96 | 92 |
| 390 | 123 | 119 |
| 510 | 155 | 150 |
| 560 | 175 | 168 |
| 620 | 199 | 187 |
| 750 | 230 | 222 |
| 820 | 255 | 246 |
| 1000 | 330 | 291 |
| 1500 | 383 | 432 |
| 2000 | 598 | 568 |
| 3000 | 762 | 762 |
| 4700 | 1425 | 1165 |
| 5100 | 1631 | 1331 |
| 10000 | 2921 | 2621 |
| 15000 | 4394 | 3813 |
| 20000 | 5160 | 4660 |
| 22000 | 7052 | 6452 |
Что касается перемычек, они необходимы для многократного увеличения времени таймера. При этом необходимо установить сопротивление Rз. И от соответствующего ему времени согласно таблице, приведенной выше, перемычки будут кратно увеличивать время.
Так установив перемычку Р1 мы увеличим время в 8 раз.
Модуль термостата 220V 0 - +400°C MH100
Терморегулятор + термопара + твердотельное реле + радиатор.
Модуль термостата W1209 12V -50 - +110°C
Модуль программируемого термостата, измерение -50..110°C, питание 12 VDC, потребление 35(65)мА, релейный выход 2A 250VAC
Модуль термостата XH-W1411 -19 - +99°C 220V
Терморегулятор работает непосредственно от 220В. Реле терморегулятора коммутирует нагрузку с напряжением до 220 В, ток до 10 А.
Технические характеристики:
Диапазон регулирования температуры: - 19 ... + 99 ° C
Точность измерения: 0,1 ° С
Питание: 220 В
Выход: 220 В до 10 А.
Эксплуатационные требования:
Температура среды: -10 ... + 60 ℃
Влажность 20% ... 85%
КРАСНЫЙ ИНДИКАТОР (ПУСК):
Пуск горит (красный), означает, что реле замкнуто, устройство начинает работать
ЗЕЛЕНЫЙ ИНДИКАТОР (СТОП):
Стоп горит (зеленый), означает, что реле отключается, устройство перестает работать
ЦИФРОВОЙ ДИСПЛЕЙ:
1. Средний, красный, цифровой дисплей для текущей температуры
2. Левый, желтый, цифровой дисплей для температуры запуска
3. Правый, желтый, цифровой дисплей для заданной температуры остановки
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:
1 Старт для охлаждения:
1.1 Установить начальное значение температуры > значение температуры остановки:
-когда измеренная температура ≥ начала температуры, реле замкнуто, оборудование начинает работать
-когда измеренная температура ≤ температуры остановки реле, оборудование перестает работать
Например: установить температуру пуска 30 °С, температуру остановки 20°С:
-когда измеренная температура ≥ 30 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренная температура ≤ 25 °С, реле размыкается, индикатор стоп (зеленый) горит
2 Старт для нагрева:
-когда измеренная температура ≤ температуры пуска, реле включено, нагревательное устройство работает
-когда измеренная температура ≥ температуры остановки, реле выключено, нагревательное устройство останавливается
Например: установить температуру пуска 25 °С, температуру остановки 30°С:
-когда измеренное значение температуры ≤ 25 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренное значение температуры ≥ 30 °С, реле размыкается, индикатор стоп (зеленый) горит
3. Когда значение температуры включения = значению температуры выключения, реле выключено.
SET – Нажатие в течении 3-х секунд выключает устройство, повторное нажатие включает.
Короткое нажатие переключает режимы F-1, F-2, F-3.
F1 – Прерывистая работа, левый индикатор время работы (минуты), правый индикатор время паузы (минуты)
F2 – Отключение по таймеру, левый-часы, правый-минуты (99:59)
F3 – Включение по таймеру, -//- (99:59)
Коррекция температуры – Отключить питание, удерживая кнопку SET включить питание,
индикаторы покажут -000- Кнопками (START + ̶ ) ввести коррекцию температуры (-9,9 оС +99 оС, нажать SET.
Самотестирование - Отключить питание, удерживая кнопки (START + ̶ ) включить питание.
Заводские настройки - Отключить питание, удерживая кнопки (STOP + ̶ ) включить питание.
Модуль термостата в корпусе 2 канала 220V -50 - +120°C MH3008
STC-3008 электронный регулятор температуры является готовым устройством с двумя реле, датчиками и дисплеями, по одному на охлаждение и обогрев, то есть можно выставить два
температурных режима срабатывания. Одним из преимуществ термостата является простота подключения, наличие калибровки и программирование температуры срабатывания,
получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах, инкубаторах, брудерах, самогонных аппаратах, серверных шкафах и т.д.
STC-3008 инструкция на русском языке:
- Два дисплея отображают режимы работы: один нагрев, другой охлаждение. В режиме ожидания дисплеи показывают температуру окружающей среды. Вход в режим настроей производится удержанием одной из четырех кнопок.
- Нажмите и удерживайте кнопку "Вверх-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска первого реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки первого реле (по умолчанию 40 °C).
- Нажмите и удерживайте кнопку "Вверх-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска второго реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки второго реле (по умолчанию 40 °C).
- Световая индикация над дисплеями говорит о том, что подключенное к терморегулятору устройство включено.
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-1" и "Вниз-1".
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-2" и "Вниз-2".
- Для полного сброса контроллера нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вниз-1" и "Вниз-2".
Описание кодировок:
- P0 и P1 - задержка старта от 0 до 60 минут
- P2 - оповещение о высокой температуре до +120 °C
- P3 - оповещение о низкой температуре до -55 °C
Технические характеристики:
Диапазон температур: -55 C +120 C
Гистерезис: 0.3 - 10C
Разрешение: 0.1C
Точность: +- 1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC10K (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Температура окружающей среды: 0C +60C
Размеры: 75 x 34,5 x 85 мм

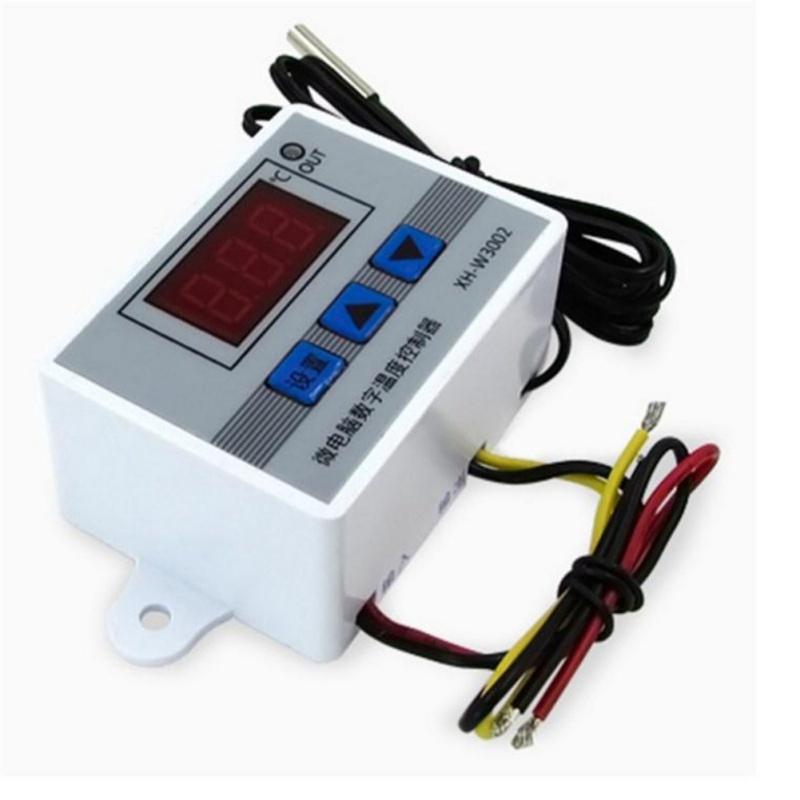

Модуль термостата в корпусе 220V -50 - +110°C MH1210W
- Диапазон замера температуры: -50°C ~ 110°C
- Диапазон управления: -50°C ~ +110°C
- Погрешность замера температуры: ±0.5°C
- Модель сенсора: NTC (10K/3435)
- Точность управления: 0.1°C
- Потребляемая мощность: ≤3Вт
- Параметры реле: AC 10A /220V
- Рабочая температура: -20°C ~ +70°C
Модуль термостата и влагорегулятора с датчиком SCT3028 220V -20 - +80°C, 0-100%
STC-3028 электронный регулятор температуры является готовым устройством с двумя 10А реле, по одному на управление температурой и влажностью.
В зависимости от того, что ниже - стартовая или конечная температура, стартовая или конечная влажность - регулятор може управлять как обогревателем, так и охладителем, как увлажнителем так и осушителем.
Электронный регулятор температуры и влажности может применяться в инкубаторах, холодильниках, парниках и т.д.
Модуль тестера ёмкости аккумуляторов18650 XH-M240
Модуль универсальный многофункциональный шилд для ARDUINO UNO
Описание:
- Четырёх разрядный семисигментный индикатор
- Встроенный разъём для инфракрасного приёмника
- Четыре индикаторных светодиода
- Три раздельных кнопки управления + кнопка сброса
- Разъём для модуля распознавания голоса, Bluetooth, либо беспроводного интерфейса
- Разъём для подкулючения сервоприводов
- Разъём для подключения датчика температуры DS18B20, LM35
- Встроенный зумер
Модуль УНЧ D-класса на PAM8610 2*15Вт 6-15В
Цифровой аудио усилитель
Режим работы: D Класс
Основа: микросхема PAM8610
Питание: 6-15V DC
Напряжение: 12 В постоянного тока
Размер: 45 * 48 * 18мм
Выходная мощность: 10W * 2 (8Ohm), 15W * 2 (4 Ом)
Частотный диапазон: 20 Гц-15Khz
Стерео
Статический ток: 20 мА
SNR: 90%
Входное сопротивление: 20 мОм
Выходное сопротивление: 4-8Ohm
Модуль УНЧ D-класса на TPA3118 1*60Вт 10-24В
Мощность: 1 канал 60 Вт при 4 Ом колонке.
Напряжение питания: 8 ~ 24 VDC однополяpное
Максимальная мощность достигается при 20 вольтах
Используется в автомобилях для подключения сабвуферов и колонок
Модуль УНЧ D-класса с Bluetooth 5.0 2*30Вт 8-24В с корпусом
- Входное напряжение: DC 5-24 вольт
- Рабочая частота: 20 Гц-20 Гц
- Нагрузка: 4/8ом
- Тип выхода: Стерео
- Тип подключения: bluetooth до 15 метров или AUX
- Защита: высокое или низкое напряжение, защита от переполюсовки, защита от короткого замыкания
- Размер машины: 84X52X24 мм (без потенциометра)
- Аудио усилитель, стерео XH-M189 2 * 50 Вт - 1 шт.
- Корпус с комплектом метизов
- Разъем питания: 5.5x2.5мм
Модуль УНЧ I2S 1*3W MAX98357A
Усилитель обладает высокой выходной мощностью как для такого маленького размера. Он развивает выходную мощность до 3,2Вт на 4Ом нагрузке при питании от источника 5В. Усилитель построен по схеме усилителей D-класса и оснащен защитой от перегрева и перегрузки.
Модуль управления двигателями на 2*L293D 4 канала
- на основе двух драйвер чипов L293D;
- входное напряжение от 5 до 16 Вольт;
- поддержка выходного напряжения 3.3 и 5 Вольт;
- поддержка ШИМ;
- выходной ток на канал двигателя до 600 мА;
- одновременный контроль над четырьмя двигателями;
- возможность прямого подключения к ИК датчикам, без использования микроконтроллера;
- рабочая температура от – 25 до + 130 ℃;
Модуль управления двигателями на L293D
Драйвер моторов Motor Shield подходит для управления 2 шаговыми, 2 серво или 4 обычными двигателями постоянного тока для arduino.
Модуль управления уровнем воды
Применение: когда уровень воды выше верхней линии, он прекратит добавлять воду автоматически, нет необходимости в ручном управлении, полностью автоматический. Простая установка и простота в эксплуатации. Широко используется в проект Водного хозяйства, водонапорная башня, водное ведро, резервуар для воды, водный пруд и т. д.
Модуль цифрового датчика освещённости BH1750FVI
Это цифровой датчик окружающего (рассеянного) света.Датчик общается с микроконтроллером по I2С протоколу. Этот датчик хорошо подходит для регулирования подсведки ЖК (TFT, LCD) в зависимости от освещенности окружающего пространства. Датчик обладает чувствительностью от 1 до 65535 люкс (16 бит).
Модуль часового LED дисплея на TM1637
Модуль часового LED дисплея с последовательным интерфейсом.
На базе микросхемы ТМ1637, для которой существует готовая библиотека для Arduino.
Назначение выводов подписано на плате модуля.
Модуль часы, календарь, термометр, вольтметр.
Модуль часов реального времени (RTC) на базе микросхемы DS1302.
Модуль поддерживает функции часов, календаря, термометра и вольтметра
Модуль Шилд тип 4
Arduino Сенсор шилд позволяет подключить большое количество разнообразных модулей таких как сенсоры, серво-приводы, реле, кнопки, потенциометры и пр. Вся периферия платы Arduino разведена на этом шилде в удобные разъемы в разнообразных форм-факторах для дальнейшей удобной кроссировки с конечными модулями. Сенсор шилд одевается непосредственно на контроллер Ардуино и не нуждается в дополнительных коммутациях и пайке - что желает его очень удобным в эксплуатации.
На плате расширения Arduino Sensor Shield V4.0 расположено множество интерфейсов для подключения различных внешних устройств и питания:
- Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN;
- Установлено 6 аналоговых входов обозначенных 0 – 5;
- Analog IO ports (интерфейс аналоговых входов-выходов), имеет 6 выводов, обозначение выводов: A0 – A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal;
- Analog Buckled ports – интерфейс связи с аналоговыми входами с VCC/GND, имеет 6 выводов в пластмассовом корпусе каждый, обозначение выводов: A0 – A5. Каждый вывод имеет 3 контакта GND, VCC, Signal;
- Входы и выходы интерфейса RS232 (последовательная шина COM);
- I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Обозначение контактов: SCL (Serial CLock), SDA (Serial DAta);
- Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов, обозначение выводов: 0(Rx), 1(Tx) – 13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Первый контакт обозначен на схеме;
- Входы-выходы Arduino контроллера обозначенные 0 – 13, GND, AREF. Вывод AREF (опорное напряжение для аналоговых входов).
Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Для питания платы нужно напряжение 5В.
Характеристики:
- напряжение питания платы: 5В;
- питание: от Arduino и внешних источников питания;
- I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем;
- интерфейс RS232 (последовательная шина COM);
- интерфейс Analog Buckled ports для удобного и надежного соединения с 6 аналоговыми входами;
- входное напряжение (рекомендуемое): 7 – 12 В;
- входное напряжение (предельное): 6 – 20 В;
- габариты платы: 57 х 68 х 19 мм;
Источник https://arduino.ua/prod266-sensor-shild-v4
Модуль Шилд тип 5
Arduino Сенсор шилд V5 позволяет подключить большое количество разнообразных модулей таких как сенсоры, серво-приводы, реле, кнопки, потенциометры и пр. Вся переферия платы Arduino разведена на этом шилде в удобные разъемы в разнообразных форм-факторах для дальнейшей удобной кроссировки с конечными модулями. В новой версии предусмотрены новые разъемы для подключения LCD дисплея с параллельным и последовательным интерфейсами. Отдельно выведены разъемы для подключения UART и I2C устройств. Для подключения сервоприводов предусмотрено использование внешнего мощного источника питания.
Так же есть разъемы для подключения стандартных Bluetooth модулей, SD-card модулей, модуля URF01 и радиомодулей APC220.
Источник https://arduino.ua/prod1901-sensor-shild-dlya-podklucheniya-datchikov-k-arduino-v5
Модуль ШИМ регулятор двигателя 12-50В 40А с реверсом
Входное напряжение: 10-50 вольт
Ток нагрузки: до 40 Ампер
Размер 100х75х22 мм.
Диапазон: 0-100%
Выносной переменный резистор с выключателем.
Выносная трех позиционная клавиша реверса
Максимальная мощность при напряжении 12 вольт 480 ватт.
Максимальная мощность при напряжении 50 вольт 2000 ватт.
Частота дискретизации 25кГц.
Основная область применения - регулировка оборотов двигателей.
Модуль ШИМ регулятор двигателя DC 9-60В до 12А с плавным пуском
Модуль ШИМ регулятор двигателя до 28В 3А
Напряжения питания двигателя до 28 Вольт. Ток до 3 Ампер.
Модуль энкодера KY-040
Датчик положения, контроллер, энкодер для Arduino может использоваться для измерения скорости и положения вала привода, контроля углового положения, угловой скорости, длины пройденного пути.
Для использования энкодера нужно сначала записать в Arduino контроллер специальную библиотеку для работы с датчиком. Потом нужно подключить энкодер к питанию и Arduino контроллеру или другому управляющему микропроцессорному устройству.
Потом соединить ручку энкодера с колесом, валом двигателя т.п. и начинать работу. Если нажать на ручку энкодера, срабатывает кнопка, встроенная в устройство.
Применение кнопки может быть разнообразным. Энкодер определяет угол поворота с помощью подсчета числа импульсов со старта. В неподвижном положении ручки энкодера определить угол поворота невозможно. Ручка энкодера может вращаться на 360° в обе стороны. Выходной сигнал имеет два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.
Датчик имеет один 5-пиновый штыревой разъем для подключения питания и контроллера:
- питание: «+» – напряжение питания, GND – общий контакт;
- данные: CLK – выходной сигнал №1 (тактовый импульс), DT – выходной сигнал №2 (направление импульса), SW – выходной сигнал с кнопки.
Питание энкодера может осуществляться или от Arduino контроллера или от внешнего источника питания. Напряжение питания 4,5 – 5,5 В.
Насос 12В 0,35А 240л/ч
Производительность: 240 литров в час.
Высота напора: 3 метра.
Температура воды: до 70 °С.
Может быть полностью погружен в воду.
Насос погружной 6-15В 1,2А 600л/ч
Размер: 98 мм (высота) * 38 мм (диаметр)
Внешний диаметр выхода: 12 мм
Внутренний диаметр выхода: 9.7 мм
Номинальное напряжение: 12 В
Рабочее напряжение: 6-15 В (максимум 18 В)
Номинальный ток: 1.2A
Максимальная грузоподъемность: 5 м (Обратите внимание на высоте 5 м скорость потока будет равно 0)
Обратите внимание:
1. Температура воды не более 40 С
2. Коричневый кабель соединяет положительный полюс "+"
3. Синий кабель соединяет отрицательный полюс "-"
Насос погружной мини 6В
- Рабочий ток: 100 — 200 мА;
- Подъем воды: 0.3 — 0.8 м;
- Производительность: 1,2-1,6 л/мин;
- Диаметр корпуса: 23 мм;
- Длина корпуса: 45 мм;
- Диаметр выходного штуцера, внешний: 7.5 мм;
Переключатель концевой индуктивный
Индуктивный концевой выключатель DC 6-36V d12 2-4mm NPN 3pin
Модуль реле 1-канальный Wi-Fi ESP-01 5В 10A 250V/реле
Технические параметры:
► Модель ESP8266: ESP-01S
► Напряжение питания: DC 5 В
► Рабочий ток: 250 мА
► Вывод управления реле: GPIO0
► Нагрузка переменного тока: 10 А, 250 В
► Нагрузка постоянного тока: 10 А, 30 В
Расстояние передачи: максимальное расстояние передачи 400 м (открытая среда, мобильный телефон, оснащенный Wi-Fi модулем)
Модуль сенсорной кнопки
Датчик касания, сенсорная кнопка TTP223B, Arduino используется для коммутации электрических цепей (включатель/выключатель), отличная замена традиционным механическим кнопкам (ключам). Отличается повышенной надежностью по причине отсутствия движущихся частей и низким энергопотреблением.
Для использования сенсорной кнопки TTP223B нужно установить её в месте и положении, предвиденном в проекте. Потом нужно к соответствующим выводам модуля подключить питание и Arduino контроллер (другое микропроцессорное управляющее устройство). На плате есть светодиод, обозначенный D, который горит, когда на модуль подается питание. На плате модуля предусмотрено четыре отверстия для закрепления на плоской поверхности.
Сенсорная площадка работает по емкостной технологии. Срабатывание модуля на коммутацию происходит от прикосновения пальцем к сенсорному датчику. В состоянии покоя - на выходе модуля низкий уровень напряжения, при касании сенсора - появляется высокий уровень напряжения. После 12 секунд бездействия модуль переходит в режим пониженного энергопотребления.
Датчик касания, сенсорная кнопка TTP223B, Arduino имеет один 3-х контактный разъем.
Обозначение контактов:
- SIG (выходной цифровой сигнал);
- VCC (напряжение питания);
- GND (общий контакт).
Питание модуля осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 2 – 5,5 В.
Характеристики:
модуль собран на микросхеме TTP223B;
сенсор работает по емкостной технологии;
светодиодная индикация питания;
напряжение питания модуля: 2 – 5,5 В;
чувствительность: 0 – 50 пФ;
время отклика (режим пониженного энергопотребления): 220 мс;
время отклика (активный режим): 60 мс;
Модуль таймера задержки 10сек-24ч 3,3-18V
Миниатюрный таймер задержки отключения или включения, формирующий логический уровень, с максимальным током нагрузки до 300 мА, вес около 2 грамм, размер 18.7×18.7мм, диапазон задержки от 10 секунд и до 24 часов, см. таблицу зависимости времени задержки от положений DIP-переключателей. Нагрузку (реле) необходимо включать между минусом питания и выходом, индуктивную нагрузку обязательно зашунтировав диодом.
Характеристики таймера:
1. Автоматический сброс при подаче питания;
2. Время задержки (диапазон регулировки) от ~10 секунд до 24 часов;
3. Максимальный выходной ток в зависимости от напряжения питания: 3 В/300mA; 5 В/200mA; 9 В/100mA
4. Входное напряжение: 3.3-18 В
5. Он может управлять реле (или иной нагрузкой, например светодиодами) 3 В / 5 В / 12 В и так далее.
6. Функция: переключатель задержки, таймер и т. д.
7. Размеры: 18.7 мм * 18,7 мм * 7.4 мм, шаг контактов: 2.54 мм
Установка таймера DIP-переключателями:
1. При разомкнутой перемычке "М" на печатной плате:
00000: 10 секунд 01000: 4 минут 10000: 14 минут 11000: 30 минут
00001: 20 секунд 01001: 5 минут 10001: 16 минут 11001: 35 минут
00010: 30 секунд 01010: 6 минут 10010: 18 минут 11010: 40 минут
00011: 60 секунд 01011: 7 минут 10011: 20 минут 11011: 45 минут
00100: 90 секунд 01100: 8 минут 10100: 22 минут 11100: 50 минут
00101: 120 секунд 01101: 9 минут 10101: 24 минут 11101: 55 минут
00110: 150 секунд 01110: 10 минут 10110: 26 минут 11110: 60 минут
00111: 180 секунд 01111: 12 минут 10111: 28 минут 11111: 75 минут
1. При замкнутой перемычке "М" на печатной плате::
00000: 1.5 часов 01000: 5.5 часов 10000: 9.5 часов 11000: 17 часов
00001: 2.0 часов 01001: 6.0 часов 10001: 10 часов 11001: 18 часов
00010: 2.5 часов 01010: 6.5 часов 10010: 11 часов 11010: 19 часов
00011: 3.0 часов 01011: 7.0 часов 10011: 12 часов 11011: 20 часов
00100: 3.5 часов 01100: 7.5 часов 10100: 13 часов 11100: 21 часов
00101: 4.0 часов 01101: 8.0 часов 10101: 14 часов 11101: 22 часов
00110: 4.5 часов 01110: 8.5 часов 10110: 15 часов 11110: 23 часов
00111: 5.0 часов 01111: 9.0 часов 10111: 16 часов 11111: 24 часов
Модуль таймера задержки 2сек-1000ч 2-5V
Таблица времени задержки в зависимости от номинала времязадающего сопротивления Rз и напряжения питания. При этом перемычки (см. ниже) не установлены. Таблица годится только для приблизительного расчета времени таймера.
| Сопротивление Rз, кОм | Время задержки таймера, с | |
|---|---|---|
| Uп = 3В | Uп = 4,5В | |
| 10 | 5.8 | 4.8 |
| 20 | 8.9 | 8 |
| 30 | 12.1 | 11.4 |
| 51 | 19.2 | 18 |
| 75 | 26.5 | 25 |
| 100 | 34 | 32 |
| 150 | 49 | 46 |
| 200 | 65 | 60 |
| 240 | 78 | 74 |
| 300 | 96 | 92 |
| 390 | 123 | 119 |
| 510 | 155 | 150 |
| 560 | 175 | 168 |
| 620 | 199 | 187 |
| 750 | 230 | 222 |
| 820 | 255 | 246 |
| 1000 | 330 | 291 |
| 1500 | 383 | 432 |
| 2000 | 598 | 568 |
| 3000 | 762 | 762 |
| 4700 | 1425 | 1165 |
| 5100 | 1631 | 1331 |
| 10000 | 2921 | 2621 |
| 15000 | 4394 | 3813 |
| 20000 | 5160 | 4660 |
| 22000 | 7052 | 6452 |
Что касается перемычек, они необходимы для многократного увеличения времени таймера. При этом необходимо установить сопротивление Rз. И от соответствующего ему времени согласно таблице, приведенной выше, перемычки будут кратно увеличивать время.
Так установив перемычку Р1 мы увеличим время в 8 раз.
Модуль термостата XH-W1411 -19 - +99°C 220V
Терморегулятор работает непосредственно от 220В. Реле терморегулятора коммутирует нагрузку с напряжением до 220 В, ток до 10 А.
Технические характеристики:
Диапазон регулирования температуры: - 19 ... + 99 ° C
Точность измерения: 0,1 ° С
Питание: 220 В
Выход: 220 В до 10 А.
Эксплуатационные требования:
Температура среды: -10 ... + 60 ℃
Влажность 20% ... 85%
КРАСНЫЙ ИНДИКАТОР (ПУСК):
Пуск горит (красный), означает, что реле замкнуто, устройство начинает работать
ЗЕЛЕНЫЙ ИНДИКАТОР (СТОП):
Стоп горит (зеленый), означает, что реле отключается, устройство перестает работать
ЦИФРОВОЙ ДИСПЛЕЙ:
1. Средний, красный, цифровой дисплей для текущей температуры
2. Левый, желтый, цифровой дисплей для температуры запуска
3. Правый, желтый, цифровой дисплей для заданной температуры остановки
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:
1 Старт для охлаждения:
1.1 Установить начальное значение температуры > значение температуры остановки:
-когда измеренная температура ≥ начала температуры, реле замкнуто, оборудование начинает работать
-когда измеренная температура ≤ температуры остановки реле, оборудование перестает работать
Например: установить температуру пуска 30 °С, температуру остановки 20°С:
-когда измеренная температура ≥ 30 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренная температура ≤ 25 °С, реле размыкается, индикатор стоп (зеленый) горит
2 Старт для нагрева:
-когда измеренная температура ≤ температуры пуска, реле включено, нагревательное устройство работает
-когда измеренная температура ≥ температуры остановки, реле выключено, нагревательное устройство останавливается
Например: установить температуру пуска 25 °С, температуру остановки 30°С:
-когда измеренное значение температуры ≤ 25 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренное значение температуры ≥ 30 °С, реле размыкается, индикатор стоп (зеленый) горит
3. Когда значение температуры включения = значению температуры выключения, реле выключено.
SET – Нажатие в течении 3-х секунд выключает устройство, повторное нажатие включает.
Короткое нажатие переключает режимы F-1, F-2, F-3.
F1 – Прерывистая работа, левый индикатор время работы (минуты), правый индикатор время паузы (минуты)
F2 – Отключение по таймеру, левый-часы, правый-минуты (99:59)
F3 – Включение по таймеру, -//- (99:59)
Коррекция температуры – Отключить питание, удерживая кнопку SET включить питание,
индикаторы покажут -000- Кнопками (START + ̶ ) ввести коррекцию температуры (-9,9 оС +99 оС, нажать SET.
Самотестирование - Отключить питание, удерживая кнопки (START + ̶ ) включить питание.
Заводские настройки - Отключить питание, удерживая кнопки (STOP + ̶ ) включить питание.
Модуль термостата в корпусе 2 канала 220V -50 - +120°C MH3008
STC-3008 электронный регулятор температуры является готовым устройством с двумя реле, датчиками и дисплеями, по одному на охлаждение и обогрев, то есть можно выставить два
температурных режима срабатывания. Одним из преимуществ термостата является простота подключения, наличие калибровки и программирование температуры срабатывания,
получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах, инкубаторах, брудерах, самогонных аппаратах, серверных шкафах и т.д.
STC-3008 инструкция на русском языке:
- Два дисплея отображают режимы работы: один нагрев, другой охлаждение. В режиме ожидания дисплеи показывают температуру окружающей среды. Вход в режим настроей производится удержанием одной из четырех кнопок.
- Нажмите и удерживайте кнопку "Вверх-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска первого реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки первого реле (по умолчанию 40 °C).
- Нажмите и удерживайте кнопку "Вверх-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска второго реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки второго реле (по умолчанию 40 °C).
- Световая индикация над дисплеями говорит о том, что подключенное к терморегулятору устройство включено.
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-1" и "Вниз-1".
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-2" и "Вниз-2".
- Для полного сброса контроллера нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вниз-1" и "Вниз-2".
Описание кодировок:
- P0 и P1 - задержка старта от 0 до 60 минут
- P2 - оповещение о высокой температуре до +120 °C
- P3 - оповещение о низкой температуре до -55 °C
Технические характеристики:
Диапазон температур: -55 C +120 C
Гистерезис: 0.3 - 10C
Разрешение: 0.1C
Точность: +- 1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC10K (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Температура окружающей среды: 0C +60C
Размеры: 75 x 34,5 x 85 мм
Модуль термостата в корпусе 220V -50 - +110°C MH1210W
- Диапазон замера температуры: -50°C ~ 110°C
- Диапазон управления: -50°C ~ +110°C
- Погрешность замера температуры: ±0.5°C
- Модель сенсора: NTC (10K/3435)
- Точность управления: 0.1°C
- Потребляемая мощность: ≤3Вт
- Параметры реле: AC 10A /220V
- Рабочая температура: -20°C ~ +70°C
Модуль термостата и влагорегулятора с датчиком SCT3028 220V -20 - +80°C, 0-100%
STC-3028 электронный регулятор температуры является готовым устройством с двумя 10А реле, по одному на управление температурой и влажностью.
В зависимости от того, что ниже - стартовая или конечная температура, стартовая или конечная влажность - регулятор може управлять как обогревателем, так и охладителем, как увлажнителем так и осушителем.
Электронный регулятор температуры и влажности может применяться в инкубаторах, холодильниках, парниках и т.д.
Модуль тестера ёмкости аккумуляторов18650 XH-M240
Модуль универсальный многофункциональный шилд для ARDUINO UNO
Описание:
- Четырёх разрядный семисигментный индикатор
- Встроенный разъём для инфракрасного приёмника
- Четыре индикаторных светодиода
- Три раздельных кнопки управления + кнопка сброса
- Разъём для модуля распознавания голоса, Bluetooth, либо беспроводного интерфейса
- Разъём для подкулючения сервоприводов
- Разъём для подключения датчика температуры DS18B20, LM35
- Встроенный зумер
Модуль УНЧ D-класса на PAM8610 2*15Вт 6-15В
Цифровой аудио усилитель
Режим работы: D Класс
Основа: микросхема PAM8610
Питание: 6-15V DC
Напряжение: 12 В постоянного тока
Размер: 45 * 48 * 18мм
Выходная мощность: 10W * 2 (8Ohm), 15W * 2 (4 Ом)
Частотный диапазон: 20 Гц-15Khz
Стерео
Статический ток: 20 мА
SNR: 90%
Входное сопротивление: 20 мОм
Выходное сопротивление: 4-8Ohm
Модуль УНЧ D-класса с Bluetooth 5.0 2*30Вт 8-24В с корпусом
- Входное напряжение: DC 5-24 вольт
- Рабочая частота: 20 Гц-20 Гц
- Нагрузка: 4/8ом
- Тип выхода: Стерео
- Тип подключения: bluetooth до 15 метров или AUX
- Защита: высокое или низкое напряжение, защита от переполюсовки, защита от короткого замыкания
- Размер машины: 84X52X24 мм (без потенциометра)
- Аудио усилитель, стерео XH-M189 2 * 50 Вт - 1 шт.
- Корпус с комплектом метизов
- Разъем питания: 5.5x2.5мм
Модуль управления двигателями на 2*L293D 4 канала
- на основе двух драйвер чипов L293D;
- входное напряжение от 5 до 16 Вольт;
- поддержка выходного напряжения 3.3 и 5 Вольт;
- поддержка ШИМ;
- выходной ток на канал двигателя до 600 мА;
- одновременный контроль над четырьмя двигателями;
- возможность прямого подключения к ИК датчикам, без использования микроконтроллера;
- рабочая температура от – 25 до + 130 ℃;
Модуль управления уровнем воды
Применение: когда уровень воды выше верхней линии, он прекратит добавлять воду автоматически, нет необходимости в ручном управлении, полностью автоматический. Простая установка и простота в эксплуатации. Широко используется в проект Водного хозяйства, водонапорная башня, водное ведро, резервуар для воды, водный пруд и т. д.
Модуль цифрового датчика освещённости BH1750FVI
Это цифровой датчик окружающего (рассеянного) света.Датчик общается с микроконтроллером по I2С протоколу. Этот датчик хорошо подходит для регулирования подсведки ЖК (TFT, LCD) в зависимости от освещенности окружающего пространства. Датчик обладает чувствительностью от 1 до 65535 люкс (16 бит).
Модуль Шилд тип 4
Arduino Сенсор шилд позволяет подключить большое количество разнообразных модулей таких как сенсоры, серво-приводы, реле, кнопки, потенциометры и пр. Вся периферия платы Arduino разведена на этом шилде в удобные разъемы в разнообразных форм-факторах для дальнейшей удобной кроссировки с конечными модулями. Сенсор шилд одевается непосредственно на контроллер Ардуино и не нуждается в дополнительных коммутациях и пайке - что желает его очень удобным в эксплуатации.
На плате расширения Arduino Sensor Shield V4.0 расположено множество интерфейсов для подключения различных внешних устройств и питания:
- Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN;
- Установлено 6 аналоговых входов обозначенных 0 – 5;
- Analog IO ports (интерфейс аналоговых входов-выходов), имеет 6 выводов, обозначение выводов: A0 – A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal;
- Analog Buckled ports – интерфейс связи с аналоговыми входами с VCC/GND, имеет 6 выводов в пластмассовом корпусе каждый, обозначение выводов: A0 – A5. Каждый вывод имеет 3 контакта GND, VCC, Signal;
- Входы и выходы интерфейса RS232 (последовательная шина COM);
- I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Обозначение контактов: SCL (Serial CLock), SDA (Serial DAta);
- Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов, обозначение выводов: 0(Rx), 1(Tx) – 13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Первый контакт обозначен на схеме;
- Входы-выходы Arduino контроллера обозначенные 0 – 13, GND, AREF. Вывод AREF (опорное напряжение для аналоговых входов).
Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Для питания платы нужно напряжение 5В.
Характеристики:
- напряжение питания платы: 5В;
- питание: от Arduino и внешних источников питания;
- I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем;
- интерфейс RS232 (последовательная шина COM);
- интерфейс Analog Buckled ports для удобного и надежного соединения с 6 аналоговыми входами;
- входное напряжение (рекомендуемое): 7 – 12 В;
- входное напряжение (предельное): 6 – 20 В;
- габариты платы: 57 х 68 х 19 мм;
Источник https://arduino.ua/prod266-sensor-shild-v4
Модуль Шилд тип 5
Arduino Сенсор шилд V5 позволяет подключить большое количество разнообразных модулей таких как сенсоры, серво-приводы, реле, кнопки, потенциометры и пр. Вся переферия платы Arduino разведена на этом шилде в удобные разъемы в разнообразных форм-факторах для дальнейшей удобной кроссировки с конечными модулями. В новой версии предусмотрены новые разъемы для подключения LCD дисплея с параллельным и последовательным интерфейсами. Отдельно выведены разъемы для подключения UART и I2C устройств. Для подключения сервоприводов предусмотрено использование внешнего мощного источника питания.
Так же есть разъемы для подключения стандартных Bluetooth модулей, SD-card модулей, модуля URF01 и радиомодулей APC220.
Источник https://arduino.ua/prod1901-sensor-shild-dlya-podklucheniya-datchikov-k-arduino-v5
Модуль ШИМ регулятор двигателя 12-50В 40А с реверсом
Входное напряжение: 10-50 вольт
Ток нагрузки: до 40 Ампер
Размер 100х75х22 мм.
Диапазон: 0-100%
Выносной переменный резистор с выключателем.
Выносная трех позиционная клавиша реверса
Максимальная мощность при напряжении 12 вольт 480 ватт.
Максимальная мощность при напряжении 50 вольт 2000 ватт.
Частота дискретизации 25кГц.
Основная область применения - регулировка оборотов двигателей.
Модуль энкодера KY-040
Датчик положения, контроллер, энкодер для Arduino может использоваться для измерения скорости и положения вала привода, контроля углового положения, угловой скорости, длины пройденного пути.
Для использования энкодера нужно сначала записать в Arduino контроллер специальную библиотеку для работы с датчиком. Потом нужно подключить энкодер к питанию и Arduino контроллеру или другому управляющему микропроцессорному устройству.
Потом соединить ручку энкодера с колесом, валом двигателя т.п. и начинать работу. Если нажать на ручку энкодера, срабатывает кнопка, встроенная в устройство.
Применение кнопки может быть разнообразным. Энкодер определяет угол поворота с помощью подсчета числа импульсов со старта. В неподвижном положении ручки энкодера определить угол поворота невозможно. Ручка энкодера может вращаться на 360° в обе стороны. Выходной сигнал имеет два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения.
Датчик имеет один 5-пиновый штыревой разъем для подключения питания и контроллера:
- питание: «+» – напряжение питания, GND – общий контакт;
- данные: CLK – выходной сигнал №1 (тактовый импульс), DT – выходной сигнал №2 (направление импульса), SW – выходной сигнал с кнопки.
Питание энкодера может осуществляться или от Arduino контроллера или от внешнего источника питания. Напряжение питания 4,5 – 5,5 В.
Насос погружной 6-15В 1,2А 600л/ч
Размер: 98 мм (высота) * 38 мм (диаметр)
Внешний диаметр выхода: 12 мм
Внутренний диаметр выхода: 9.7 мм
Номинальное напряжение: 12 В
Рабочее напряжение: 6-15 В (максимум 18 В)
Номинальный ток: 1.2A
Максимальная грузоподъемность: 5 м (Обратите внимание на высоте 5 м скорость потока будет равно 0)
Обратите внимание:
1. Температура воды не более 40 С
2. Коричневый кабель соединяет положительный полюс "+"
3. Синий кабель соединяет отрицательный полюс "-"
